電子回路や論理回路、RTLなどのデジタル回路技術と切り離せないタイミングチャート。

各信号線の仕様を決める場合や、シミュレーション結果を示すとき、綺麗な波形を用いてわかりやすい説明を心掛けたいですが、PowerpointやVisioなどの作図ツールで手作業で作図するのは非常に面倒です。

そこで、デジタル回路上の信号線を表す波形を分かりやすく描画できて、無料で使うことのできる便利なツール教えてもらったので書き留めておきます。

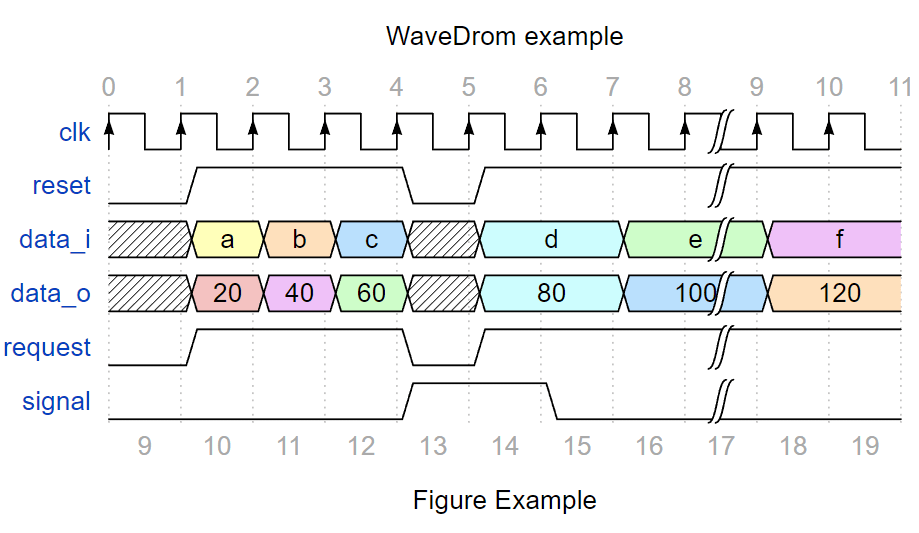

波形作図ツール：WaveDrom

※波形に特に意味ないです

デジタル回路における波形を綺麗に作図することができるツールに「WaveDrom」（https://wavedrom.com/）があります。

JSONベースのテキスト形式から、波形を描画することができます。波形の記述方法も直感的なのでJSONとかよくわからない私のような人間でも何となく記述するだけで、美しい波形を出力することが可能です。

専用のエディタをローカルにダウンロードして使用する方法もあるようですが、以下ではVSCodeの拡張機能を用いた方法と、ブラウザ上で波形を表示する2手法についてまとめています。

WaveDrom使い方基本

まず、4進カウンタのようなものを例に取って、把握している基本的な記述法を簡単に説明します。

コード：

{signal: [
        {name:'clk',         wave: 'p.........'},
        {name:'reset',       wave: '10........'},
        {name:'count [1:0]', wave: '3.45634563', data: '0 1 2 3 0 1 2 3 0'}
    ],
 head: {
   text:'WaveDrom example',
   tick: 0,
   },
 foot: {
   text:'Figure quaternary counter',
   tock: 1
    },
}

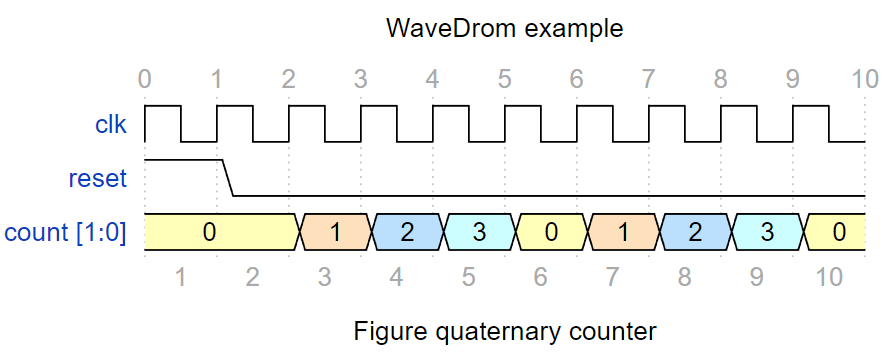

出力結果：

記号	説明
「p」	クロックのような連続パルス信号は大文字、あるいは小文字のpから始める
「.」	現在の信号を継続する
「1」,「0」	それぞれHigh, Lowへの移行
「\|」	横軸の破断/省略記号
「3～9」	データを区間で色分け
「data」	対象のデータを順番に入れる
「head」,「foot」	図の上下に付与する情報を記述

VSCodeを用いた波形作成

「Visual Studio Code＋Markdown関連拡張機能」を用いた方法では、Markdown記法で記述したファイルのプレビューをリアルタイムに反映/更新し、確認しながら作業が進められるのでおすすめです。

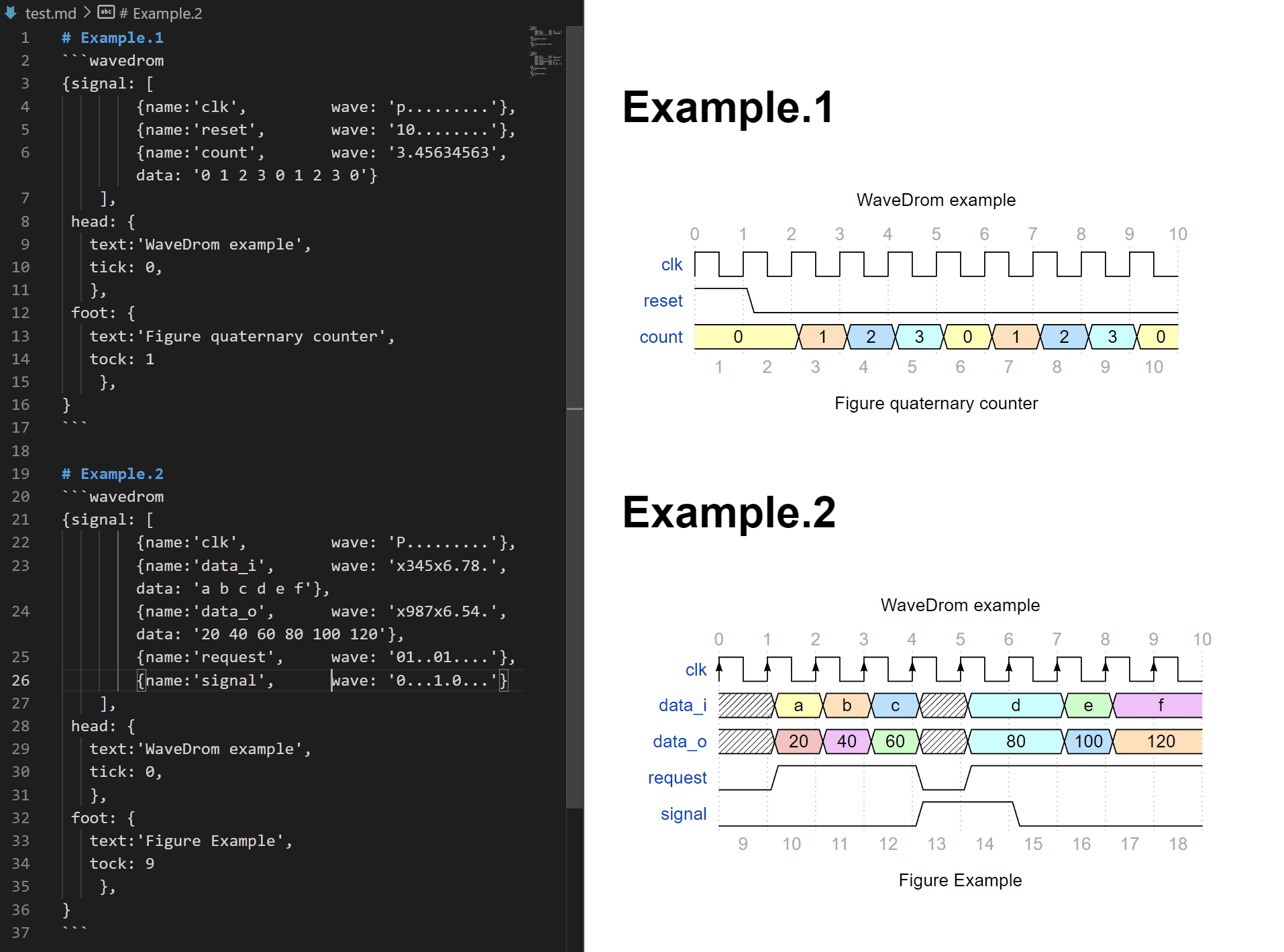

▼使用例

拡張機能

Markdown Kroki
Markdown Preview Enhanced

最低限この2つがあればリアルタイムに反映しながら簡単に表示できました。他にも必要な機能があればMarkdownやwavedromなどに関連する機能を追加で導入してください。

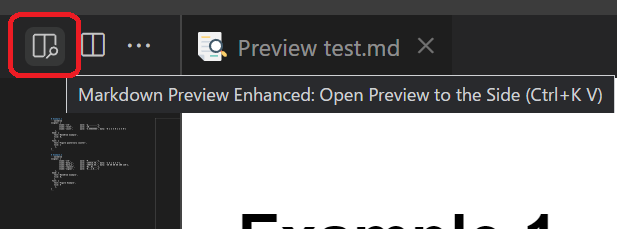

「.md」拡張子で作成したファイルのプレビューは、VSCodeでファイルを開いたコード右上の虫眼鏡マークの付いた画面分割マークのようなものをクリックすると開きます↓。

書き方の例

書き方の例1

```wavedrom
{signal: [
        {name:'clk',         wave: 'P.........'},
        {name:'data_i',      wave: 'x345x6.78.', data: 'a b c d e f'},
        {name:'data_o',      wave: 'x987x6.54.', data: '20 40 60 80 100 120'},
        {name:'request',     wave: '01..01....'},
        {name:'signal',      wave: '0...1.0...'}
    ],
 head: {
   text:'WaveDrom example',
   tick: 0,
   },
 foot: {
   text:'Figure Example',
   tock: 9
    },
}
```

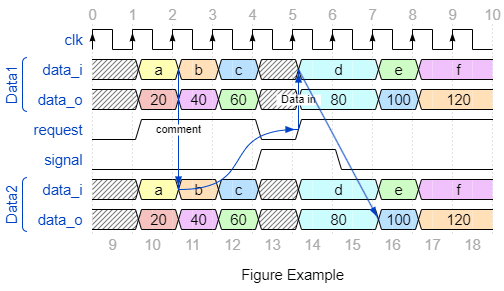

書き方の例2
- 矢印
- グループ化
- コメント追加

```wavedrom
{signal: [
        {name:'clk',         wave: 'P.........',    node: '..........'},
        ["Data1",
        {name:'data_i',      wave: 'x345x6.78.',    node: '..A..D....', data: 'a b c d e f'},
        {name:'data_o',      wave: 'x987x6.54.',    node: '..........', data: '20 40 60 80 100 120'},
        ],
        {name:'request',     wave: '01..01....',    node: '.....C....'},
        {name:'signal',      wave: '0...1.0...',    node: '..........'},
        ["Data2",
        {name:'data_i',      wave: 'x345x6.78.',    node: '..B.......', data: 'a b c d e f'},
        {name:'data_o',      wave: 'x987x6.54.',    node: '.......E..', data: '20 40 60 80 100 120'},
        ],
    ],
 "edge": [
    "A->B comment",
    "B~>C",
    "C~>D Data in",
    "D->E"
  ],
 head: {
   text:'WaveDrom example',
   tick: 0,
   },
 foot: {
   text:'Figure Example',
   tock: 9
    },
}
```

※特に意味のない波形です

wavedromの記述の上下を「```wavedrom」と「```」を囲っています。ほかにも、拡張機能の機能でデータフロー図であったり、シーケンス図であったり様々なフォーマットをサポートしています。

詳しくは、（https://kroki.io/）を見てみてください。
